und so sieht das aus:

ca. 2500 40mm Streifen (625m) aufgeteilt auf

Mainfloor:

ca. 1800 (450m) (2,6kW) ca. 75m² im Mainrigg aufgeteilt auf
28 Controller (168 RGB Kanäle)
eingespeißt mit 14 Netzteilen (24V Ringkerntrafos á 225VA)

288 (420W) in 12 Leuchtkästen (80 x 80 cm entspricht ca. 7m²) aufgeteilt auf
48 Controller (288 RGB Kanäle)
eingespeißt mit 12 Netzteilen (24V Ringkerntrafo 70VA)

168 (42m) in 14 Streifen am Diner (Sportsbar) außen aufgeteilt auf
7 Controller (42 RGB Kanäle)
eingespeißt mit einem zentralem Netzteil (24V Ringkerntrafo 225VA)


ca. 200 blaue 12V 3fach LEDs in den Treppenstufen aufgeteilt auf
12 Controller (72 Kanäle)
versorgt aus der 24V Batterienotstromversorgung mit Notlichtfunktion
(8 Systemnetzteile 12V)


Lounge:

ca. 130 (33m) (190W) in 7 zweistufigen Treppen aufgeteilt auf
7 Controller (42 RGB Kanäle)
eingespeißt mit einem zentralen Netzteil (24V Trafo 500VA)

17 RGB Tischleuchten mit je 2 roten, grünen und blauen Luxeon 1W Emittern
aufgeteilt auf 5 Controller (30 RGB Kanäle)
eingespeißt mit einem zentralen Netzteil (18V Ringkerntrafo 225VA)

und hier die Bilder:

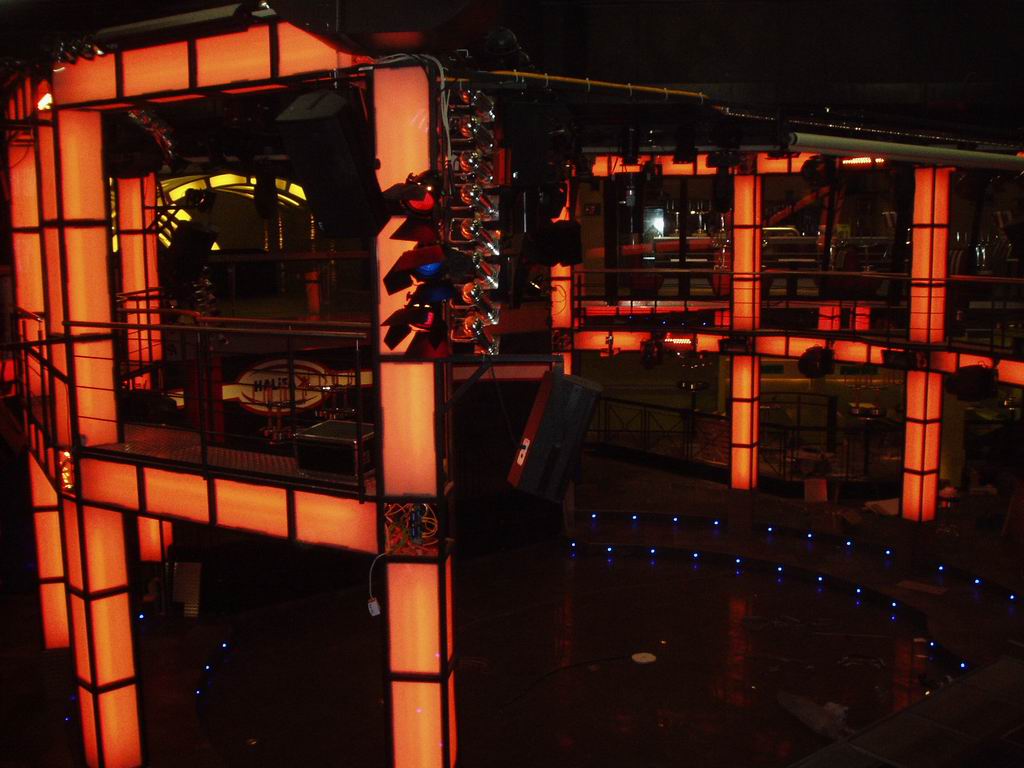

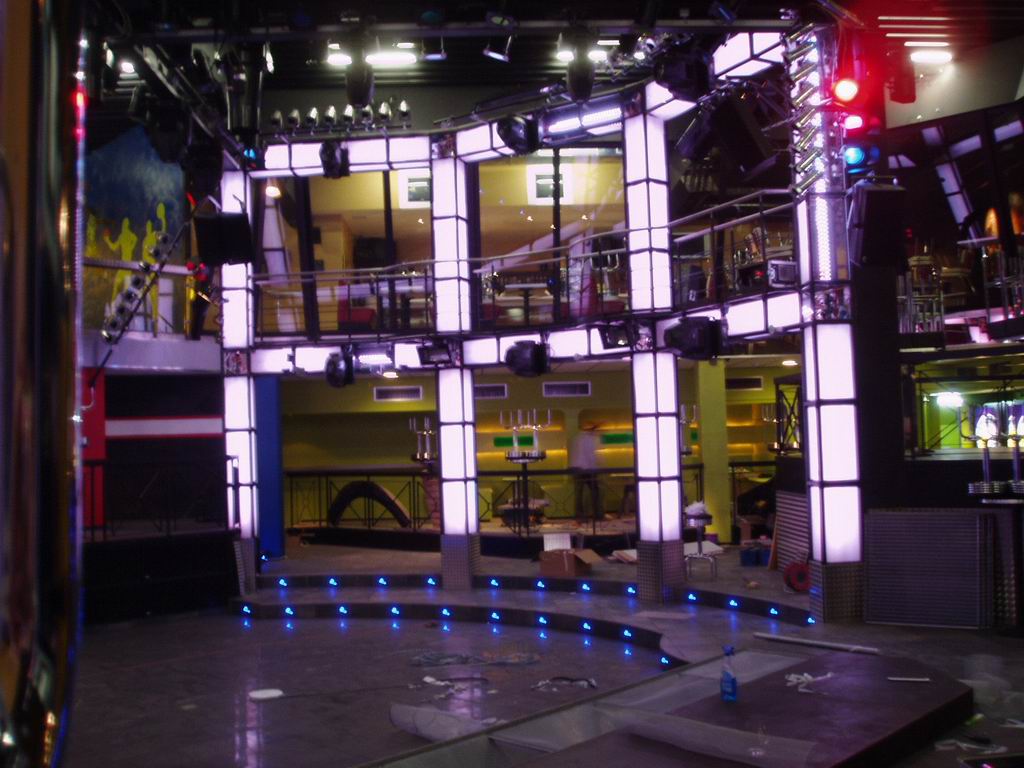

Mainrigg noch in der Bauphase. Hier sieht man schön die einzelnen Sreifen und die Reflektoren:

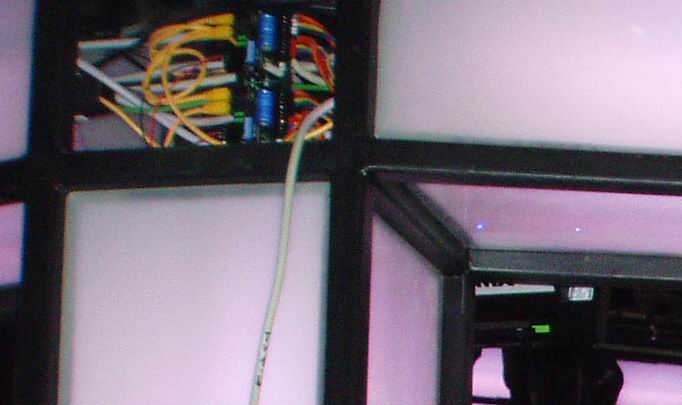

hier sieht man mal die Controller im Rigg einer für senkrecht einer für waagerecht:

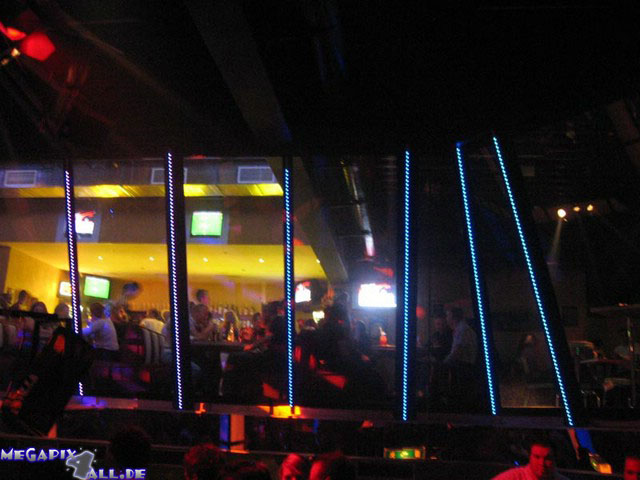

die Sportsbar. Hier sind die LEDs mit nem Tropfen Harz übergossen zur besseren Mischung:

hier mal ein bischen was animiertes: (sollte ein Quicktime Player installiert sein)

Mainrigg Programm Villa Kunterbunt

Leuchtkästen animiert

Ein Link zur Homepage vom Fax

und hier noch ein Video von der Partyseite www.Megapixs4all.de
